Радиорелейное оборудование МИК-РЛ 400Р предназначено для передачи смешанного трафика TDM+Ethernet с общей пропускной способностью до 8/16 Мбит/с в диапазоне частот 394…410/ 434…450 МГц.
- Описание
- Технические характеристики
- Отзывы о товаре
- Задать вопрос
- Цены
-
Малоканальная радиорелейная станция МИК-РЛ 400Р предназначена для передачи смешанного трафика TDM+Ethernet с общей пропускной способностью 8/16 Мбит/с в диапазоне частот 394…410 / 434…450 МГц.
Благодаря частотному диапазону, МИК-РЛ 400Р предоставляет пользователю отличные возможности для организации связи на протяженных, в том числе полузакрытых, трассах.
Функциональные возможности МИК-РЛ 400Р
• полезная нагрузка МИК-РЛ 400Р - 4E1 + 2*Ethernet 10/100;
• изменяемая пропускная способность 8/16 Мбит/с;
• встроенный коммутатор с возможностью разветвления и перераспределения трафика;
• передача в составе общего трафика каналов с дополнительными аналоговыми и цифровыми интерфейсами;
• наличие цифрового канала служебной связи;
• возможность подключения внешних датчиков сбора данных;
• автоматическое резервирование стволов;
• функция частичного резервирования трафика (ЧРТ) позволяет передавать приоритетный трафик в режиме 1+1, а остальной трафик транслируется в режиме 2+0.
Состав МИК-РЛ 400РЦРРС МИК-РЛ400Р выполнена в раздельном исполнении:

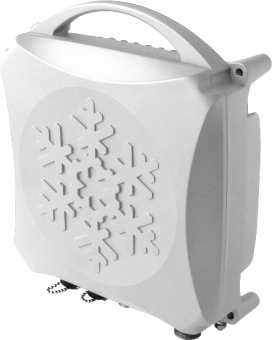

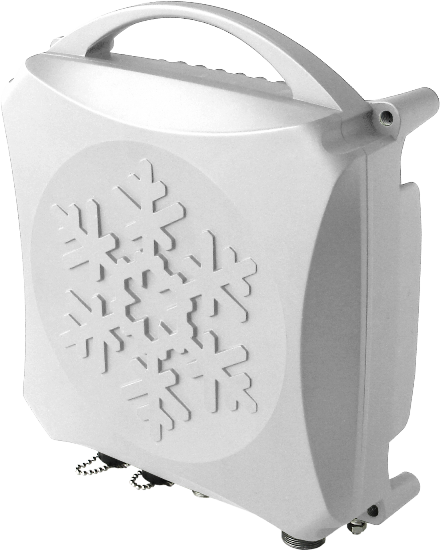

Выносное оборудование (ODU): антенные и приёмопередающие устройства
Приемо-передающие устройства (ППУ) ЦРРС МИК-РЛ400Р устанавливаются рядом с антенной. Соединение ППУ с модулем доступа осуществляется оптическим кабелем, по которому передаются цифровые потоки и сигналы телеметрии. Питание на ППУ подвется по отдельному медному кабелю от станционного источника питания. Соединение ППУ с антеннами осуществляется коаксиальным кабелем.
Внутреннее оборудование (IDU) : модуль доступа, источники питания.jpg)
Модуль доступа МД1-1РУ (вид спереди)

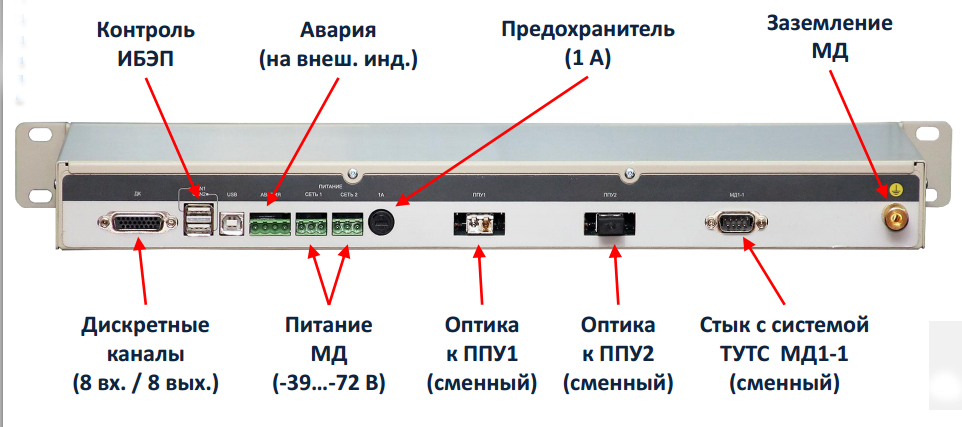

Модуль доступа МД1-1РУ (вид сзади)Модуль доступа выполняет функции мультиплексирования основного и дополнительного трафика, контроля и управления, резервирования стволов, обеспечивает подачу питания ППУ и обеспечивает:
• передачу трафика Ethernet, до 4 потоков Е1 (2 встроенных интерфейса Е1 и дополнительные интерфейсы Е1 в сменном блоке) или комбинированный трафик Ethernet + nхЕ1;
• ввод/вывод и транзит потоков Е1 между радиоканалом и двумя транзитными портами.Также, МД1-1РУ обеспечивает установку следующих сменных блоков:
• блок БИ-16Е1-У (интерфейсы 16хЕ1)
• блок БИ-Eth-У (интерфейс 2хEthernet)
• блок БС-02-У (для сопряжения с системой ТУ-ТС модулей доступа МД1-1 и МД1-1Р)
• блок БС-01-О (оптический интерфейс МД-ППУ)
Предусмотрено резервирование питания путём подключения к двум независимым источникам.Управление
МИК-РЛ400Р включается в единую систему дистанционного контроля и управления сетью радиорелейных станций «МИК-РЛ» с помощью ПО «Мастер».
"Русская Телефонная Компания" является авторизованным партнёром завода-изготовителя АО "НПФ"МИКРАН", по проектированию сетей и поставке радиорелейного оборудования "МИКРАН".
Документы
Скачать описание и характеристики МИК-РЛ 400Р Размер: 306,3 кб -
Технические характеристики Малоканальная ЦРРС МИК-РЛ 400Р
Параметр ХарактеристикаРабочий диапазон частот МИК-РЛ400Р, МГц394…410 / 434…450Дублексный разнос, МГц40 (25,12 … 54,88)Минимальный разнос между соседними стволами, кГц1860Нестабильность частоты± 2*10-6Перестройка частотпрограммнаяКонфигурация системы1+0, 1+1 ПР/ ЧР, 2+0 ЧРТВарианты разнесения стволовчастотное, пространственное, временноеАвтоматическое резервирование /
количество частот /
критерии переключения«Горячее» / 2 пары частот / BER, Pвх, LOS, AIS, HW-alarm;
«Частичное резервирование трафика»* / 2 пары частот, «горячий резерв защищенной части трафика» / BER, Pвх, LOS, AIS, HW-alarm;
«Пространственное разнесение» / 1 пара частот / BER, Pвх, LOS, AIS, HW-alarmВид модуляцииQPSKQAM8QAM16QAM32QAM64Выходная мощность передатчика, дБм3533323029Чувствительность приемника, дБм при BER = 10 -6-96-93-90-84-81Скорость передачи, Кбит/с23403510468070208424Полезная нагрузкадо 4 × E1 + 2 × Ethernet 10/100Служебная связьцифровой канал с адресным вызовом (2-х проводное окончание FXS)Контроль достоверности (BER)процедура CRCКонтроль исправностисветовые индикаторы, ПСО «Мастер»Контроль/управление внешними устройствами8 входов / 8 выходовМониторинг и управлениеПСО «Мастер»Электропитание оборудования, В- 39 … - 72Мощность потребления ППУ/МД, не более, Вт45 / 10Кабели снижения Тип кабеляКабель трафика (ППУ - модуль доступа) - оптический одномодовый
Кабель питания (ППУ - источник питания) - электрический(2×1,5мм2 / 2×2,5мм2 / 2×4мм2)Максимальное расстояние между МД и ППУ, м15 000Максимальная длина кабеля питания ППУ, м200 / 300 / 500 при сечении кабеля
2×1,5 мм2 / 2×2,5 мм2 / 2×4 мм2 и Uпит = 48 В
500 / 800 / 1300 при сечении кабеля
2×1,5 мм2 / 2×2,5 мм2 / 2×4 мм2 и Uпит = 60 ВУсловия эксплуатацииприемо-передающее устройство- 50 … + 50 °С (- 55 … + 50 °С – опция)модуль доступа+5 … +45 °СМасса оборудования, кгприемо-передающее устройство7,5модуль доступа3Габариты оборудования, мм приемопередающее устройство 264х370х125 модуль доступа 480х44х240 (19”, 1U) Антенное устройство, тип Антенная решетка из двух Z-изл. из двух ЛПА из четырех ЛПА Коэффициент усиления, дБи 14 14 17 Масса, кг 10,5 5,5 14 Габариты, мм 1050х1050х200 682х1340х380 1570х680х1340 Прим.:ПР — пространственное разнесение стволов (используется одна дуплексная пара частот);ЧР — частотное разнесение стволов (используется две дуплексных пары частот);ЧРТ — частичное резервирование трафика (используется две дуплексных пары частот): 1+1 (резервирование) для защищенной части трафика и 2+0 (удвоенная пропускная способность) для незащищенной части трафика. -
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -
Цены на Малоканальная ЦРРС МИК-РЛ 400Р
Наименование Обозначение по ГОСТ2.201-80 Цена без НДС, руб. МИК-РЛ400Р (4хЕ1, Ethernet, до 8 Мбит/с) Устройства антенные Устройство антенное 400 МГц, 14 дБи (2хЛПА), разъем типа N шт. АРЛ390И2У14N по запросу
Устройство антенное 400 МГц, 14 дБи (2хZ-изл.), разъем типа N шт. АРЗ390И2У14N по запросу
Устройство антенное 400 МГц, 14 дБи (2хЛПА), северный вариант, разъем типа N шт. АРЛ390И2У14СN по запросу
Устройство антенное 400 МГц, 17 дБи (4хЛПА), разъем типа N шт. АРЛ390И4У17N по запросу
Устройство антенное 400 МГц, 17 дБи (4хЛПА) северный вариант, разъем типа N шт. АРЛ390И4У17СN по запросу
Устройства приемо-передающие ППУ400Р Приёмо-передающее устройство, 400 МГц, 2-8 Мбит/с, опт.интерфейс ОМ (НВ) шт. ЖНКЮ.464411.008-02 по запросу
ППУ400Р Приёмо-передающее устройство, 400 МГц, 2-8 Мбит/с, опт.интерфейс ОМ (ВН) шт. ЖНКЮ.464411.008-03 по запросу
Модуль доступа МД1-1РУ Модуль доступа шт. ЖНКЮ.465624.019 по запросу
БИ-16Е1-У Блок интерфейсов Е1 шт. ЖНКЮ.468152.041 по запросу
БИ-Eth-У Блок интерфейса Ethernet шт. ЖНКЮ.468152.042 по запросу
БС-01-О Блок сопряжения оптический шт. ЖНКЮ.468353.020 по запросу
БС-02-У Блок сопряжения телеметрии с МД1-1 шт. ЖНКЮ.468353.019 по запросу
Принадлежности Кабель ВЧ, N(m)-N(m), 1 м шт. ЖНКЮ.685661.083 по запросу
Сборка кабельная оптическая (ODC/LC; 50м) шт. 09H02FGG-LB-A1/8P-3-050 NN по запросу
Сборка кабельная оптическая (ODC/LC; 75м) шт. 09H02FGG-LB-A1/8P-3-075 NN по запросу
Сборка кабельная оптическая (ODC/LC; 100м) шт. 09H02FGG-LB-A1/8P-3-100 NN по запросу
Сборка кабельная оптическая (ODC/LC; 125м) шт. 09H02FGG-LB-A1/8P-3-125 NN по запросу
Сборка кабельная оптическая (ODC/LC; 150м) шт. 09H02FGG-LB-A1/8P-3-150 NN по запросу
Сборка кабельная оптическая (ODC/LC; 175м) шт. 09H02FGG-LB-A1/8P-3-175 NN по запросу
Сборка кабельная оптическая (ODC/LC; 200м) шт. 09H02FGG-LB-A1/8P-3-200 NN по запросу
Кабель электрический (питание ППУ) 2х2,5 мм² м по запросу
УЗИП-2 Устройство защиты источника питания шт. ЖНКЮ.468243.005 по запросу
Крепление для кабеля TS-КЭ-d5(2) шт. TS-КЭ-d5 (2) по запросу
Крепление для кабеля TS-КЭ-d11(2) шт. TS-КЭ-d11 (2) по запросу
Кронштейн для крепления ППУ шт. ЖНКЮ.301568.050 по запросу
