Оптический мультиплексор РТК.14.54 серии "Транспорт-32х30"

РТК.14.54 - оптический мультиплексор серии «Транспорт-32х30» предназначенный для передачи 24 потоков Е1, потока Ethernet 100мбит/с и 2 каналов RS-232 по топологии «кольцо» или «линия».

Обеспечивается возможность выделения из группового потока в промежуточном пункте связи 8 потоков Е1.

Для обеспечения живучести системы связи, и предотвращения остановок связи в случае обрыва оптического волокна или выключения электропитания в одном пункте связи, реализована возможность работы по топологии «кольцо с автоматическим резервированием передаваемого трафика».

Обеспечивается автоматическое резервирование передачи группового потока через оптическое волокно в 2-х направлениях.

В качестве оптических интерфейсов используются два независимых оптических приемопередатчика, имеющие SFP разъемы, для установки любых SFP модулей, работающих по одному, или двум оптическим волокнам, на расстояния от 0км до 160км.

Скорость группового PDH-потока: 155 Мбит/с.

Конструктивное исполнение платы оптического мультиплексора РТК.14.54:

На передней панели платы оптического мультиплексора РТК.14.54 имеются разъемы для подключения:

•  8-ми потоков Е1;

•  3-х интерфейсов (портов) Ethernet 10/100 Мбит/с, включенных внутри полукомплекта, в Ethernet коммутатор (switch), главный порт которого, обеспечивает пропускную способность 100мбит/с, и передается по кольцу через оптические приемопередатчики с автоматическим резервированием;

•  1 разъем, выполняющий одну из функций, приведенных ниже, которые выбираются пользователем, с помощью переключателей, установленных на плате полукомплекта:

а) интерфейс (порт) Ethernet 10/100 Мбит/с, как описано выше. Используется по умолчанию;

б) интерфейс аварийной станционной сигнализации три контакта: «нормально замкнутый; «нормально разомкнутый»; «общий»;

в) два независимых интерфейса «RS-232».  Каждый канал RS-232 может быть организован между двумя любыми пунктами связи кольца. Интерфейс RS-232 одного канала, содержит, только сигналы «Gnd», «TxD», «RxD», и не содержит других сигналов этого интерфейса. Максимально возможная скорость каждого канала RS-232, если в кольце 2 пункта связи – 115200 бит/с.

Служебная связь

Осуществляется через любой порт Ethernet c помощью любого совместимого IP телефона.

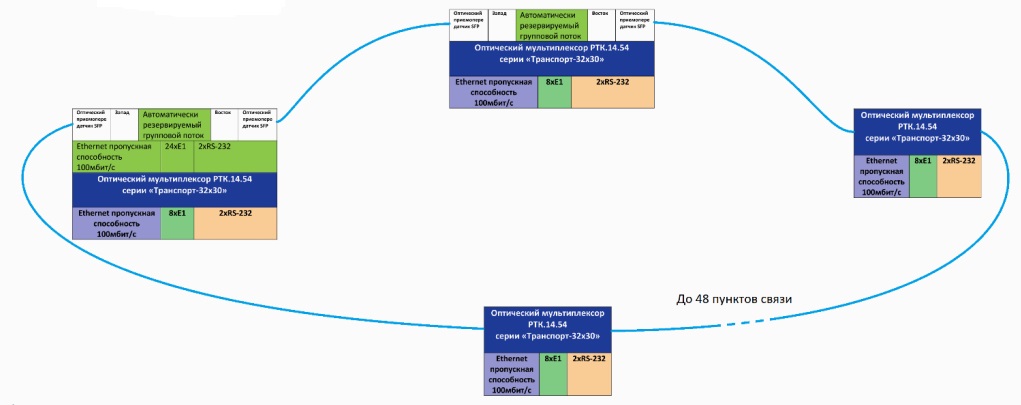

Схема включения оптического мультиплексора "РТК.14.54" по топологии "кольцо" (вариант)

Варианты установки в корпус

В одноместный корпус 1U, 19" РТК 14.54, РТК.14.55 (ёмкость 1 плата);

В малоканальный крейт  1,5U, 19” (ёмкость 3 платы);

В составе терминала телекоммуникационной платформы «Транспорт-30х4» в корпусе РТК.21.36 - «Мини-крейт для стойки 19’’, с материнской платой, 3U, 6 мест».

В составе терминала телекоммуникационной платформы «Транспорт-30х4» в корпусе РТК.21.12 - «Крейт для стойки 19’’ с материнской платой аппаратуры гибкого мультиплексора «Транспорт-30х4» и материнской платой аппаратуры ЦВОЛТ «Транспорт-32х30»».

В составе терминала телекоммуникационной платформы «Транспорт-30х4» в 100% резервированной системе связи, в корпусе РТК.21.64 - «СпецКрейт для установки 2-х независимых систем связи. Модификация РТК.21.12».

Электропитание

Если в корпусе, кроме платы оптического мультиплексора РТК.14.54 ничего не установлено и необходимо обеспечить ввод электропитания от источника постоянного напряжения от -36В до -72В, используется дополнительная плата ввода питания РТК.14.53.

Для обеспечения электропитания платы оптического мультиплексора РТК.14.54 может использоваться также ИБЭП – РТК.23.10 – «Источник бесперебойного электропитания (ИБЭП) от первичного напряжения 220В, 50Гц, или от аккумуляторной батареи 48В. Выходное напряжение 60В, мощность 150Вт. Обеспечивает зарядку аккумуляторной батареи и ее защиту. Поддерживает режим «горячего резервирования».

Также, для этой цели может быть использована плата многофункционального блока питания РТК.21.71, обеспечивающая питание мультиплексора от 3-х видов первичного источника напряжения (всех сразу или каждого в отдельности): сети переменного тока ~220В 50 Гц; постоянного тока -60В; аккумуляторной батареи -48В. Максимальная потребляемая мощность нагрузки по всем выходным цепям блока питания составляет не более 50 Вт. Обеспечивается зарядка аккумуляторной батареи и ее защита. Поддерживается режим «горячего резервирования».

Управление

Управление оптическим мультиплексором и всеми удаленными оптическими мультиплексорами, с  которыми он работает в одном «оптическом кольце», или «оптической линии» осуществляется через любой  порт Ethernet, с помощью программы интерфейса пользователя «Центр управления ЦВОЛТ (цифровых волоконно-оптических линейных трактов) для РТК.14.54».

Эта простая и мощная программа позволяет:

• быстро и просто настроить оптические мультиплексоры РТК.14.54 для работы в нужной пользователю схеме организации связи;

• в реальном времени видеть качество работы оптических линейных трактов, наличие и ошибки работы потоков Е1, наличие потоков Ethernet, что позволяет быстро подручными средствами проверить работу системы связи, и находить источники аварий системы связи;

• без участия персонала осуществлять мониторинг работы систем связи построенных на оптических мультиплексорах РТК.14.54, сообщать о наличии ошибок, просматривать журнал регистрации ошибок за любой период времени.

Сертификат соответствия: №ОС-1-СП-1949 до 28.06.2026 г

Производство: Россия
