Мультиплексор Маком-МХ предназначен для кроссовой коммутации информационных каналов (64 кбит/с на каждый) и формирования потоков из аналоговых и цифровых сигналов на скорости 2 Мбит/с (стандарт E1: 30B+D+H – суммарно 32 канала) с последующей передачей по сети Ethernet, SHDSL- или оптическим линиям.
Вы можете купить мультиплексор для конвертации физических интерфейсов и линейной сигнализации, а также для других применений.
Мультиплексор Маком-MX можно использовать для двустороннего преобразования:
- стыка системы абонентского уплотнения ИКМ-15 в E1;
- сигнализации E1;
- междугородной зоновой и местной сигнализации по тональным линиям в Е1 (по протоколу 2ВСК).

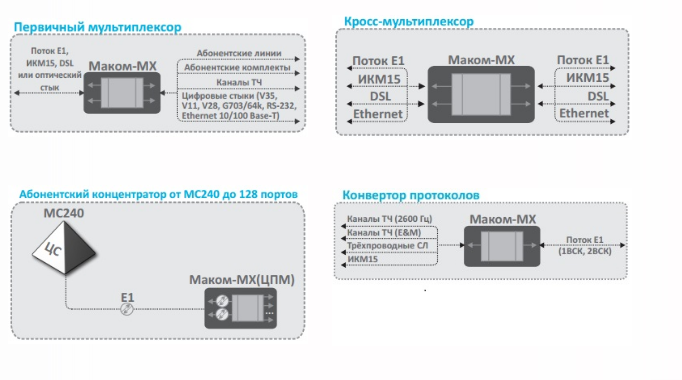

Маком-MX поддерживает несколько схем подключения:
Конструктивные особенности оборудования
Гибкий мультиплексор Маком-МХ имеет модульное исполнение. Каждый модуль представляет собой типовой элемент: максимальное количество периферийных модулей интерфейсов - 16. Модули устанавливаются в корзину.
В базовую комплектацию корзины входит системная плата (представлена центральным процессором, энергонезависимой памятью и матрицей коммутации на 4096 точек) и БП. В зависимости от типа силового модуля, питание может осуществляться от сети переменного (частота – 50 Гц, номинальное напряжение – 220 В) или постоянного тока (-24 ~-60В).
Настройка Маком МХ осуществляется посредством компьютера с установленной Windows 98/2000/XP при помощи фирменного ПО. Менять и отслеживать параметры можно как локально, по асинхронному интерфейсу RS-232, так и удаленно, с помощью цифровых трактов E1.
Гарантия: 12 месяцев
Производство: Россия
Сертификат соответствия: № ОС-1-СП-1320, до 17.11.2017 г
Декларация Таможенного Союза: ТС N RU Д-RU. АЛ.92.В.03025, от 14.08.2015 г.
Чтобы купить мультиплексор Маком МХ, оформите заказ на сайте. Вы можете получить исчерпывающую консультацию по вопросам подбора телекоммуникационного оборудования по телефону в Москве: +7(495)645-34-25.Документы
_ Размер: 1,6 мбОписание мультиплексора МАКОМ-МХ Размер: 1,6 мб -
Состав оборудования Гибкий мультиплексор Маком-МХ
Мультиплексор Маком-МХ состоит из следующих функциональных блоков:
Наименование Назначение Каркас Маком-MX, 19” стоечный 3U Корзина с кросс-платой для установки основных и периферийных модулей ЦП91
Модуль центрального процессораУправление и коммутация каналов ЦПМ
Модуль центрального процессораУправление и коммутация каналов, возможность установки субмодуля на 4Е1, позволяет создавать выносы абонентской емкости от АТС МС240 (ЦКП-М) и любой другой цифровой АТС по протоколу V5.2 или от АТС МС240 (ЦП.Е) по специализированному протоколу МX-БП24/60
Модуль блока питанияВторичный источник питание от сети постоянного тока напряжением 24...60 В М4Е1
Субмодуль цифровых стыков4 комплекта цифровых стыков по G.703, 2048 кбит/с, устанавливается на плату ЦПМ 4Е1
Модуль цифровых стыков4 комплекта цифровых стыков по G.703, 2048 кбит/с 4И15
Модуль цифровых потоковМодуль предназначен для согласования канальных интервалов цифровых потоков ИКМ15 с любыми стыками периферийных окончаний мультиплексора., 4 порта 8ToP-2FG
Модуль оптического стыкаКонвертор оптического интерфейса для передачи 8-ми потоков Е1+1 Гбит/с Ethernet, 2 шасси по модули SFP 2DSL2
Модуль цифровых стыков SHDSL2 комплекта цифровых стыков SHDSL со скоростью 11,4 Мбит/с по каждой паре 1DP
Модуль дистанционного питанияДистанционное питание до 6 регенераторов по SHDSL-линии с одной стороны, одно- и двухпарный режимы 8АК
Модуль абонентских комплектов8 комплектов для подключения оконечных абонентских устройств со шлейфной сигнализацией и возможностью удаленного тестирования АК и АЛ 4АЛ
Модуль 2-х проводных СЛ4 комплекта для подключения физических 2-хпроводных линий, включаемых в абонентские комплекты АТС 4МБ
Модуль комплектов МБМодуль 4-х комплектов системы МБ, 4 порта 4ТЕМ, 4ТЧУ, 4ТЧА
Модули каналов ТЧ4 комплекта для подключения 2-х/4-х/6-типроводных окончаний каналов ТЧ – с плавной регулировкой уровней – с плавной регулировкой уровней, управлением током по фантомной цепи АДИКМ
Модуль сжатия речевых сигналов АДИКММодуль АДИКМ предназначен для преобразования речевых сигналов, представленных в цифровой форме 64 кбит/с ИКМ по G.711 закон А, в сигналы АДИКМ со скоростью передачи 32 кбит/с или 16 кбит/с по G.723 с последующей коммутацией сжатых сигналов на канальные интервалы потоков Е1. Максимальное количество каналов, преобразуемых модулем АДИКМ, равно 64 4СЛУ
Модуль 3-х проводных СЛПредназначен для подключения ЦС к АТС электромеханического типа по трехпроводным физическим линиям с линейной сигнализацией батарейным способом по протоколу СЛМ 2VS
Модуль синхронных интерфейсов V.11/V.24/V.35, 2 портаПредназначен для осуществления синхронного согласования передачи данных со скоростью N*64килобит/с. с цифровым потоком Е1 (либо ИКМ15).Физические интерфейсы стыков устанавливаются из списка: RS-530, RS-530A, V.11 (X.21), V.35, RS-449/V.36, RS-232 4V24
Модуль асинхронных интерфейсов V.24, 4 портаМодуль предназначен для осуществления асинхронного согласования передачи данных с цифровым потоком Е1 (либо ИКМ15) LAN
Модуль передачи данныхКомплект для подключения оборудования передачи данных, 10/100 Base-T встроенный коммутатор L2, до 8 направлений связи 4ТЛГ
Модуль телеграфных каналов4 комплекта для организации передачи сигналов телеграфных аппаратов в канальных интервалах цифровых потоков Е1 или ИКМ15 4С64
Модуль цифровых стыковМодуль 4-х цифровых стыков ОЦК, 4 порта
Чтобы приобрести модули мультиплексора Маком-МХ, обратитесь в отдел продаж по телефону (495) 645-34-25 или отправьте запрос по электронной почте. -
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -
Цены на Гибкий мультиплексор Маком-МХ
Наименование Описание Цена, руб,
без НДСЦена, руб
с НДСКаркас Маком Каркас 19" стоечный 3U по запросу по запросу МХ-БП-24/60 Модуль блока питания для Маком-МХ по запросу по запросу ЦПМ Модуль центрального процессора (мультиплексор, вынос) по запросу по запросу 1DSL Модуль цифровых стыков 1SHDSL, скорость 5,7 Мбит/с по запросу по запросу 1DP Модуль дистанционного питания DSL по запросу по запросу 4E1 Модуль цифровых потоков Е1, 4 порта по запросу по запросу 4И15 Модуль цифровых потоков ИКМ-15, 4 порта по запросу по запросу 4АЛ Модуль стыка с абонентскими линиями АТС (FXO), 4 порта по запросу по запросу 8АК Модуль аналоговых абонентских комплектов (FXS), 8 портов по запросу по запросу 4ТЕМ Модуль стыков с 2/4/6-ти проводными каналами ТЧ, 4 порта по запросу по запросу 4ТЧУ Модуль стыков с 2/4/6-ти проводными каналами ТЧ, с плавной регулировкой уровней, 4 порта по запросу по запросу 4ТЧА Модуль стыков с 2/4/6-типроводными каналами ТЧ, с плавной регулировкой уровней, управление током по фантомной цепи, 4 порта по запросу по запросу LAN Модуль шлюза/коммутатора Ethernet, 4 порта RJ-45 10/100 Мбит/с по запросу по запросу 4МБ Модуль 4-х комплектов системы МБ, 4 порта по запросу по запросу 2VS Модуль синхронных интерфейсов V.11/V.24/V.35, 2 порта по запросу по запросу 4V24 Модуль асинхронных интерфейсов V.24, 4 порта по запросу по запросу 4С1И Модуль цифровых стыков С1И, 4 порта по запросу по запросу 4С64 Модуль 4-х цифровых стыков ОЦК, 4 порта по запросу по запросу АДИКМ Модуль сжатия речевых сигналов, до 60-ти каналов, АДИКМ по запросу по запросу 4ТЛГ Модуль 4-х телеграфных стыков по запросу по запросу 8ТЛМ Модуль сигнализации и телеметрии по запросу по запросу 4ToP-2FG Модуль оптического стыка, 4 потока Е1+1000 Mb Ethernet, 2 лазера, 20 км по запросу по запросу 8ToP-2FG Модуль оптического стыка, 8 потоков Е1+1000 Mb Ethernet, 2 шасси под SFP по запросу по запросу Чтобы уточнить цены, спец.предложения, сроки и условия поставки на оборудование Маком-МХ, обратитесь в отдел продаж "Русская Телефонная Компания", г. Москва по телефону (495) 645-34-25 или отправьте онлайн-запрос.
