Контрольно-измерительная аппаратура СВЧ для РРС

Представленная в нашем каталоге контрольно-измерительная аппаратура используется для измерения и настройки параметров радиорелейных станций (РРС): мощности (измерители мощности СВЧ серии МЗМ), коэффициента ошибок (измеритель ИКО-1G), уровней и частот составляющих спектра периодических сигналов и др. С помощью этих приборов легко улучшить надежность и безопасность обслуживания различных технологических комплексов, а также автоматизировать те или иные технологические процессы (на основе постоянных измерений заданных параметров).

Наибольшей популярностью пользуется измеритель мощности СВЧ. Это связано с тем, что диодный преобразователь характеризуются, в отличие от теплового измерителя, более широким динамическим диапазоном, увеличенной скоростью измерений, а также тем, что может измерять пиковые мощности.

Если Вам необходимы приборы для обслуживания СВЧ и радиоаппаратуры, то в нашем каталоге Вы также найдете анализатор спектра, который используется для измерения различных параметров активных СВЧ-устройств (передатчиков, радиоприемных тактов и др.).

Применение данных приборов позволяет обеспечить корректную работу радиорелейных линий (РРЛ).

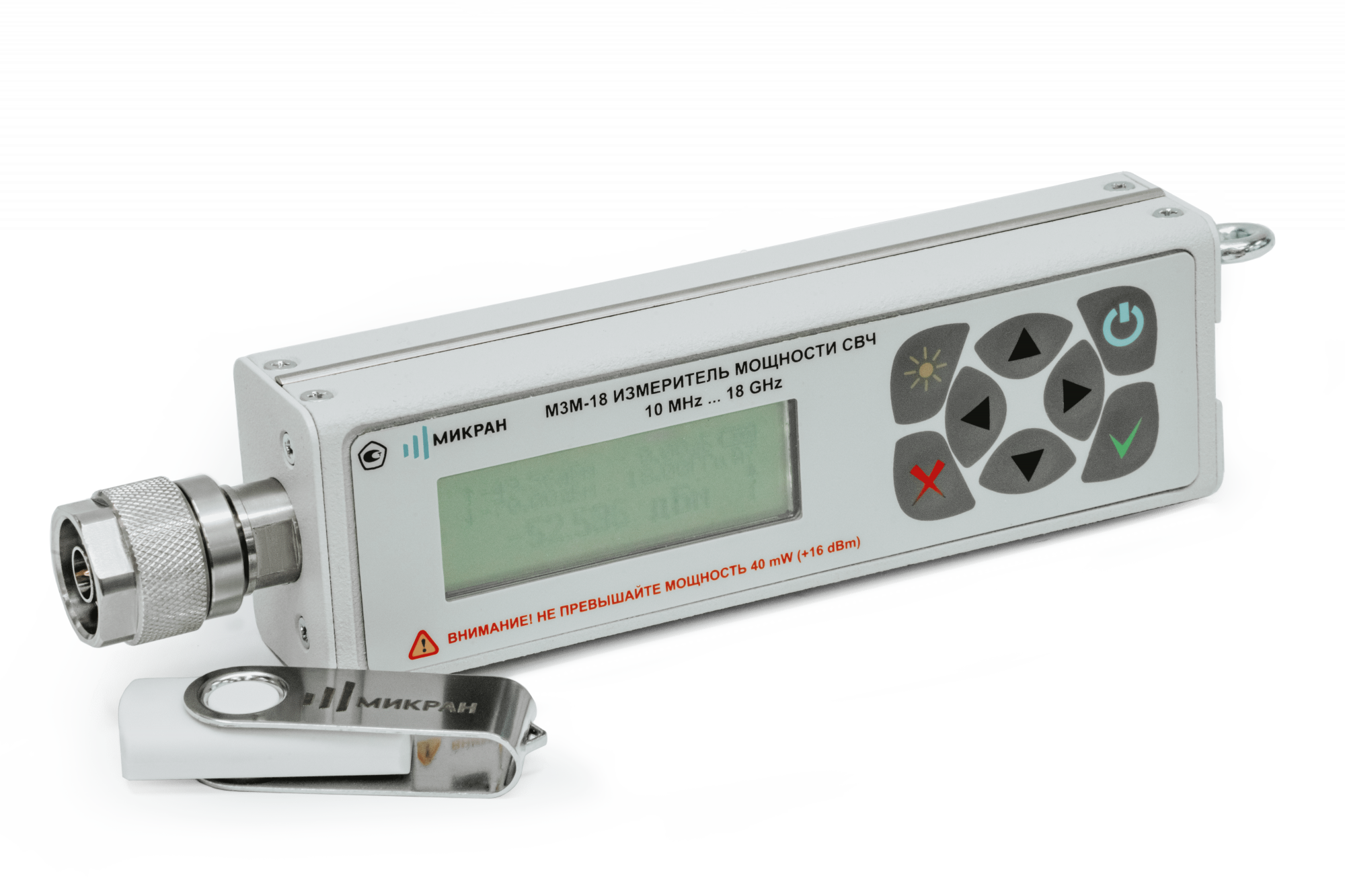

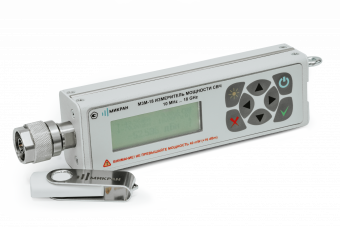

Измерители мощности СВЧ серии МЗМ

Измеритель мощности предназначен для настройки и испытания СВЧ устройств в коаксиальном тракте, применяемых в радиоэлектронике, связи, приборостроении и измерительной технике. Измеритель предназначен для работы в лабораторных и полевых условиях и обеспечивает проведение измерений мощности непрерывных гармонических сигналов СВЧ.

Основные параметры и возможности измерителя мощности СВЧ:

• Рабочий диапазон частот:
• М3М-18: от 0,01 до 18 ГГц
• М3М-40: от 0,01 до 40 ГГц
• Динамический диапазон от –60 до +20 дБм
• Погрешность измерения 20 %
• Интерфейс с ПК - USB 2.0
• Протоколирование результатов измерений
• Различные режимы измерений, удобные сервисные функции

Измеритель коэффициента ошибок ИКО-1G

Измеритель коэффициента ошибок ИКО-1G предназначен для контроля цифровых каналов:

• в системах PDH со скоростями 2,048; 8,448; 34,368 Мбит/с;
• в системах SDH со скоростями 155,520; 622,08 Мбит/с;
• в системах передачи данных с интерфейсами Ethernet 10/100 BASE-T, Ethernet 1000 BASE-T/Х.

Контроль цифровых каналов осуществляется по количеству (коэффициенту) ошибок. Возможны измерения при различных значениях расстройки тактовой частоты от номинала.

В системах PDH/SDH контроль осуществляется с перерывом связи путем загрузки канала испытательным сигналом с последующим декодированием на приемном конце и выделением ошибок при посимвольном сравнении его с эталонным сигналом.

В системах передачи данных контроль работы канала Ethernet осуществляется путем его загрузки испытательным сигналом в виде последовательности пакетов различной длины, с последующим подсчетом на приемном конце количества поврежденных и потерянных пакетов.

Анализатор спектра СК4М-18

Прибор предназначен для измерения уровней и частот гармонических составляющих спектра периодических сигналов, а также спектральной плотности мощности стационарных случайных процессов. Прибор может использоваться при разработке, производстве и обслуживании различной радио и СВЧ аппаратуры.

Основные параметры и возможности анализатора спектра:

• диапазон рабочих частот от 100 Гц до 20 ГГц;
• диапазон отображения уровней сигналов от –164 дБм до +30 дБм;
• селективные и БПФ фильтры от 1 Гц до 30 МГц;
• цифровой тракт промежуточной частоты;
• низкий уровень фазовых шумов;
• встроенный входной аттенюатор и преселектор;
• автоматизация косвенных измерений по спектру;
• многофункциональное программное обеспечение Graphit;
• интерфейс с компьютером Ethernet 10/100;
• внесен в реестр Российской радиоэлектронной продукции согласно ПП878;
• внесен в реестр Российской промышленной продукции согласно ПП719.

Серия СК4М включает в себя два типа приборов: СК4М-18: от 100 Гц до 20 ГГц и СК4М-50: от 100 Гц до 50 ГГц.

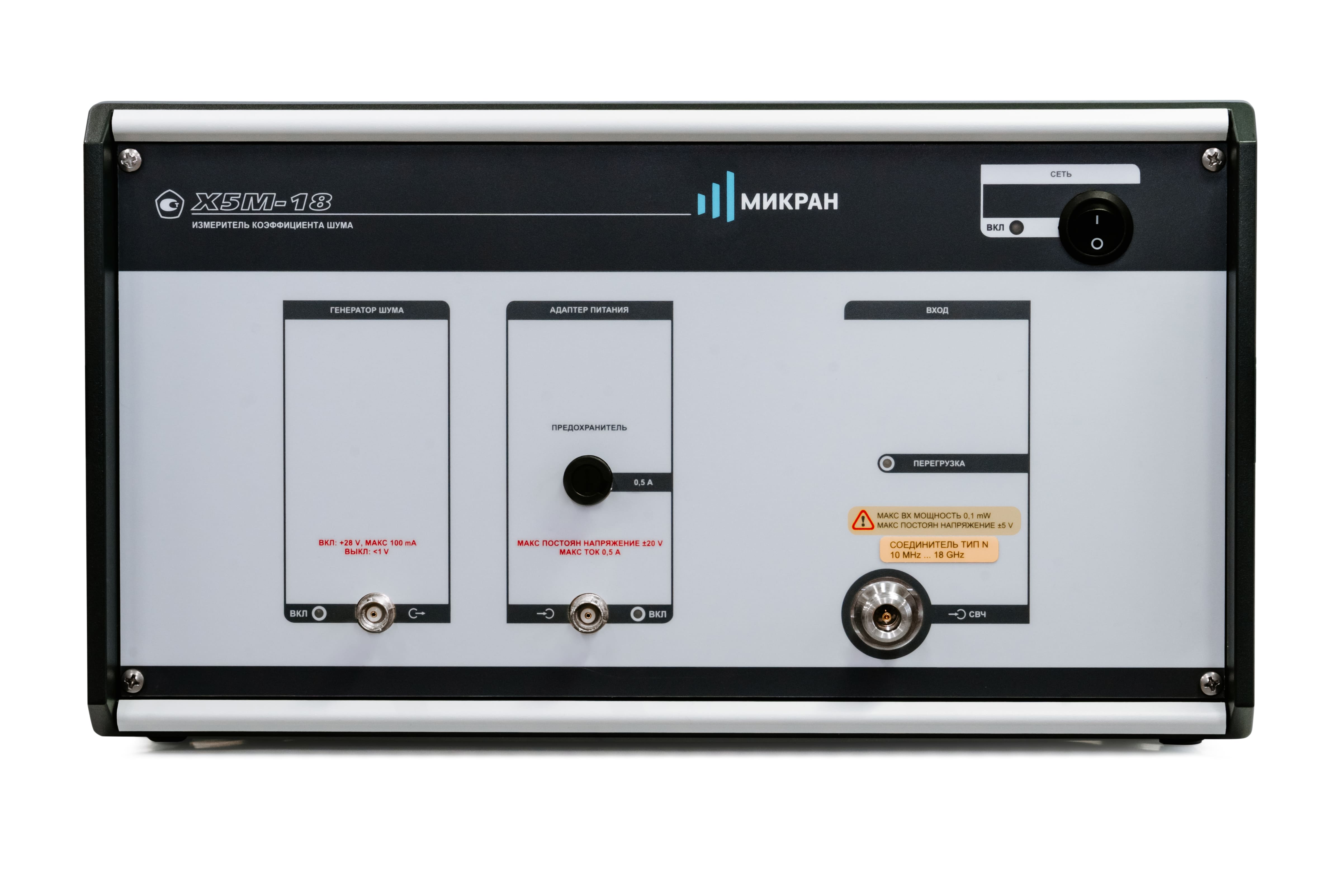

Измеритель коэффициента шума Х5М

Линейка измерителей коэффициента шума Х5М включает 2 типа приборов:

•  Х5М-04: от 10 МГц до 4 ГГц;
•  Х5М-18: от 50 МГц до 20 ГГц.

Измерители коэффициента шума (ИКШ) серии Х5М предназначены для измерения коэффициента шума и коэффициента передачи радиоэлектронных устройств.

В комплект прибора входит программное обеспечение  «Graphit Х5M».

"Русская Телефонная Компания" поможет Вам подобрать измерительные приборы, которые способствуют выполнению задач в рамках заданных технологических процессов.

----------------------------------------------------------------
