Цифровые коммутаторы обеспечивают полнодоступную кросс-коммутацию потоков Е1 и любых входящих в их состав каналов (тайм-слотов) 64 кбит/с. Эти решения входят в состав многофункциональных систем связи с применением потоков Е1.
Такой коммутатор, масштабируемый и гибкий, можно построить на основе цифровой телекоммуникационной платформы «Транспорт-30х4».
В качестве ядра для построения коммутатора цифровых сигналов используется плата управления и магистральных потоков РТК.53.4, входящая в состав платформы «Транспорт-30х4». Ёмкость платы: 8Е1, 4хEthernet, 256 каналов VoIP.
Цифровые коммутаторы связи: ёмкость и варианты построения
Можно строить схемы любой необходимой ёмкости, используя различные модификации корпусов вместимостью от 1 до 21 слотоместа. Корпуса устанавливаются в стандартный телекоммуникационный конструктив 19”.

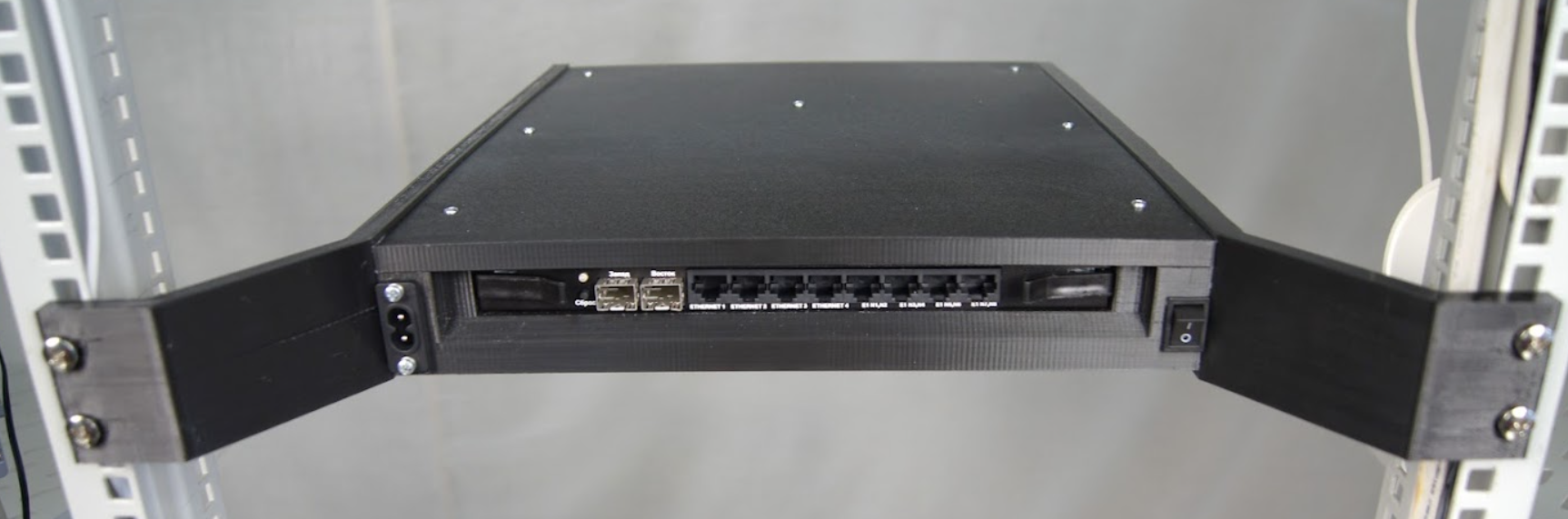

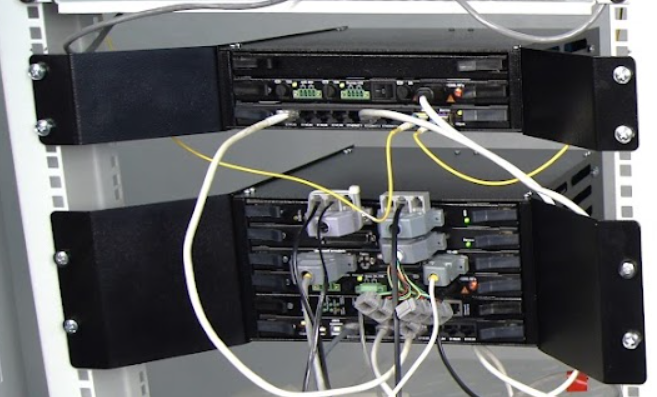

На фото: примеры организации цифровых коммутаторов на основе мини-крейта и малоканального крейта
Для организации электропитания устройства предусмотрен блок питания РТК.21.69, или «блок питания с ИБЭП» типа РТК.21.71. При необходимости питания от сети переменного тока ~ 220В или резервирования для защиты от пропадания сетевого напряжения можно применить источники бесперебойного электропитания типов РТК.23.11, РТК.21.71, и АКБ типов РТК.21.76, РТК.21.77.

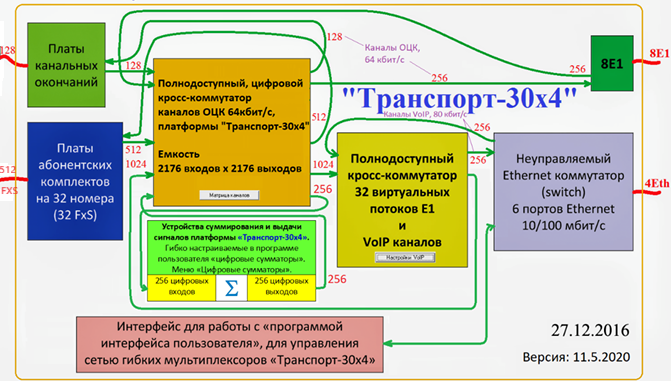

Функциональная схема цифрового коммутатора
Схема организации полнодоступного цифрового коммутатора на основе платы РТК.53.14.
Обеспечивается удаленное управление через Е1, Ethernet, ЛВС Ethernet, или Интернет.
- Чтобы проконсультироваться и приобрести полнодоступный резервируемый цифровой коммутатор, обратитесь в «Русскую Телефонную Компанию» по тел. +7 (495) 645-34-25, или отправьте онлайн-запрос.
